Specifikacija proizvoda

Izvlačenje

23-1

Veličina parametra

Stavka br.		Glavne dimenzije (mm)		Montažna rupa
Tip A	Tip B	D	H	d	d₁	h	d₂
HY8314.2\\A6x25	HY8314.2\\BM6x25	25	16	6	M6	10	2
HY8314.2\\A8x32	HY8314.2\\BM8x32	32	18	8	M8	12	3
HY8314.2\\A10x40	HY8314.2\\BM10x40	40	20	10	M10	14	3
HY8314.2\\A12x50	HY8314.2\\BM12x50	50	25	12	M12	16	3

Pregled proizvoda

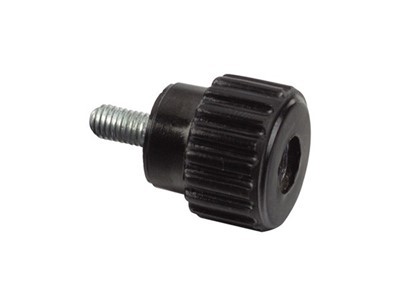

Crni nazubljeni gumbi kritične su radne komponente u industrijskim sustavima upravljanja, instrumentaciji i mehaničkoj opremi. Izrađene od-aluminijske legure visoke čvrstoće ili inženjerske plastike, ove ručke imaju precizne nabore na svojim površinama. Dostupni u standardnim promjerima osovine u rasponu od 1/8 do 1/4 (3,2 mm-6,4 mm) i vanjskim promjerima od 13 mm do 19 mm, zadovoljavaju zahtjeve većine prijenosnih sustava.

Opis proizvoda

1. Ergonomski dizajn

Uzorak valjka-u obliku dijamanta pruža dubinu trenja od 0,3 mm, pružajući 40% povećanje izmjerene sile prianjanja uz održavanje radne stabilnosti čak i u masnim okruženjima.
Dvostruke indikatorske linije na vrhu/sa strane (širina bijele linije 0,5 mm±0,1 mm) osiguravaju precizno pozicioniranje s kutnom pogreškom manjom od ili jednakom 1,5 stupnja.

2. Izvedba trajnosti

Model od aluminijske legure prolazi 144-satno testiranje slanog spreja, dok varijanta s fenolnom smolom podnosi ekstremne temperature od -25 stupnjeva do +70 stupnjeva bez deformacije ili pucanja.
Testovi dinamičkog opterećenja potvrđuju da gumb promjera osovine od 1/4 inča zadržava strukturni integritet pod okretnim momentom od 30 Nm, izdržavši više od 100 000 okretaja.

3. Kompatibilnost s više-aplikacija

Podržava više načina ugradnje uključujući opružne kopče, pričvršćivanje s navojem i rupe za osovine tipa D-, što omogućuje brzo sastavljanje/rastavljanje unutar 3 sekunde i kompatibilnost s 90% standardnih upravljačkih ploča.
Modularni dizajn omogućuje prilagodbu laser{0}}ugraviranih skala (razmjera najmanje 0,5 mm) ili korporativnih logotipa kako bi se zadovoljile personalizirane potrebe.

Scenariji primjene

Precizni instrumenti:Gumbi za fino-podešavanje medicinske opreme (npr. kontrola fokusa endoskopa).
Industrijske kontrole:Ploče za podešavanje parametara CNC strojeva.
Potrošačka elektronika:Gumbi za glasnoću profesionalne audio opreme.
